เลื่อยสะพาน CNC 5 แกน HTQ700GL เหมาะสำหรับการผลิตหินแบบกำหนดเองหรือไม่

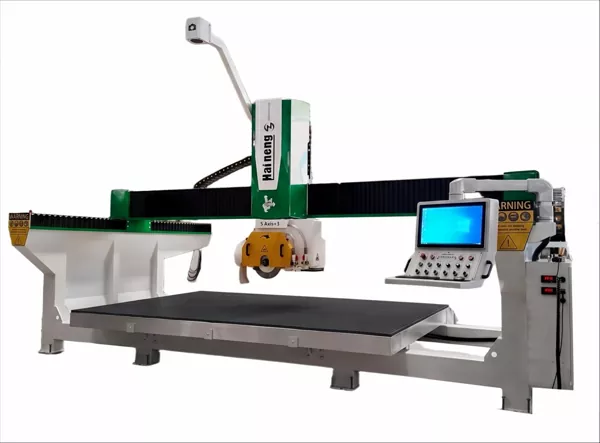

HTQ700GLเลื่อยสะพาน CNC 5 แกนได้รับการออกแบบมาสำหรับเครื่องแปรรูปหินที่ต้องการความยืดหยุ่นมากกว่าการตั้งค่าการตัดตรงทั่วไป ด้วยการควบคุม CNC, การโปรแกรมนำเข้า CAD, การเคลื่อนที่ของหัวตัดแบบปรับได้ และโครงสร้างการเชื่อมสำหรับงานหนัก เครื่องจักรนี้จึงรองรับการใช้งานด้านการตัดหินและการขึ้นรูปที่หลากหลาย

เลื่อยสะพาน CNC 5 แกน HTQ700GL ทำอะไรได้บ้าง

ไม่ใช่ทุกโครงการหินจะมีโครงร่างเป็นรูปสี่เหลี่ยมผืนผ้า เคาน์เตอร์ครัว โต๊ะเครื่องแป้งในห้องน้ำ ส่วนประกอบทางสถาปัตยกรรม และชิ้นส่วนหินตกแต่งอาจต้องใช้ขอบที่ทำมุม โปรไฟล์โค้ง หรือชิ้นส่วนที่มีรูปร่างแบบกำหนดเอง

HTQ700GL รองรับการตัดและการกลึงโปรไฟล์ที่หลากหลาย รวมถึง:

1. การตัดตรงและมุม:แปรรูปแผ่นหินและตัดชิ้นส่วนตามมุมที่เหมาะสม
2. การตัดรูปทรงที่กำหนดเอง:ผลิตรูปทรงกลม วงรี ทรงพัด เหลี่ยม ทรงเพชร และรูปทรงไม่ปกติอื่นๆ

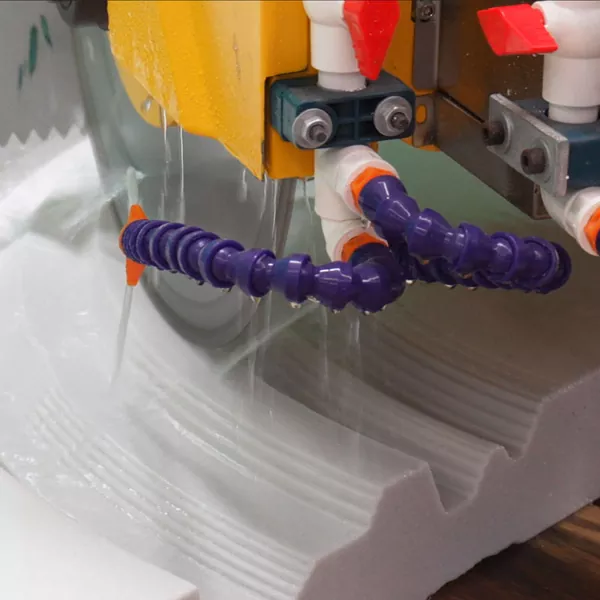

3. การทำโปรไฟล์แบบโค้ง:ปฏิบัติตามรูปทรงตรงและโค้งเพื่อให้ได้ส่วนประกอบหินตกแต่งที่เหมาะสม
4. การตัดร่อง:สร้างร่องตรง มุม และแบบตารางสำหรับการใช้งานที่เหมาะสม
5. การเอียงและการสร้างขอบ:ใช้การเคลื่อนไหวของหัวตัดแบบปรับได้เพื่อตอบสนองความต้องการในการออกแบบที่แตกต่างกัน

ข้อมูลจำเพาะของเครื่องระบุการหมุนแกน C ตั้งแต่ 0 ถึง 360 องศา และการเคลื่อนที่ของแกน A ตั้งแต่ 0 ถึง 90 องศา โต๊ะทำงานมีช่วงการเอียงสูงสุดที่ระบุอยู่ที่ 0 ถึง 85 องศา

ช่วงการเคลื่อนที่เหล่านี้ทำให้ผู้ผลิตมีทางเลือกมากขึ้นในการวางแผนงานแบบกำหนดเอง ความสามารถในการประมวลผลจริงขึ้นอยู่กับวัสดุ ขนาดชิ้นงาน โครงสร้างใบมีด เครื่องมือ และวิธีการตัดที่เลือก สำหรับงานที่มีความต้องการสูงหรืองานที่ผิดปกติ โปรดขอให้ซัพพลายเออร์ยืนยันการตั้งค่าและจัดเตรียมการทดสอบการตัดตัวอย่าง

การใช้งานในการผลิตเคาน์เตอร์และหิน

เคาน์เตอร์ห้องครัวและห้องน้ำ

การผลิตเคาน์เตอร์มักเกี่ยวข้องกับมากกว่าการกำหนดขนาดแผ่นคอนกรีต งานอาจต้องใช้ขอบมุม ช่องเปิดอ่างล้างจาน รูก๊อกน้ำ หรือร่องระบายน้ำ ทั้งนี้ขึ้นอยู่กับการออกแบบ

HTQ700GL รองรับการตัดและการกลึงโปรไฟล์ ด้วยอุปกรณ์เสริมหัวกัดและเครื่องมือที่เหมาะสม ทำให้สามารถกำหนดค่าเครื่องจักรสำหรับงานตัดเฉือนเพิ่มเติมได้ ซึ่งรวมถึงอ่างกัดและช่องเปิดก๊อกน้ำ ร่องระบายน้ำ และขอบเคาน์เตอร์ การขัดต้องใช้ล้อเจียรและเครื่องมือที่เหมาะสม

สำหรับโรงงานที่ดำเนินการทั้งเคาน์เตอร์มาตรฐานและการออกแบบที่กำหนดเอง การกำหนดค่านี้อาจช่วยนำการทำงานที่เหมาะสมหลายประการมาไว้ในเครื่องเดียว ยืนยันอุปกรณ์เสริมและเครื่องมือที่จำเป็นก่อนสั่งซื้อ

การแปรรูปหินแกรนิตและหินอ่อน

โรงปฏิบัติงานหินแกรนิตและหินอ่อนมักจะจัดการกับผลิตภัณฑ์ที่มีความหนา รูปร่าง และข้อกำหนดการตกแต่งที่แตกต่างกัน HTQ700GL เหมาะสำหรับการประเมินการใช้งาน เช่น ส่วนประกอบหินที่มีรูปร่าง การตัดเป็นมุม และโปรไฟล์การตกแต่ง

ช่วงเส้นผ่านศูนย์กลางใบมีดที่ระบุคือ 350 ถึง 700 มม. เส้นผ่านศูนย์กลางใบมีดสูงสุดไม่ควรถือเป็นความลึกของการตัดสูงสุด ระยะกินลึกที่ทำได้และสภาพการทำงานที่แนะนำขึ้นอยู่กับโครงร่างของเครื่องจักร ใบมีด และวัสดุที่เลือก

กระเบื้องและหินเอ็นจิเนียริ่ง

กระเบื้องขนาดใหญ่และผลิตภัณฑ์หินวิศวกรรมอาจต้องมีเส้นทางการตัดที่วางแผนไว้และการรักษาขอบที่เฉพาะเจาะจง HTQ700GL ใช้การควบคุม CNC และการเขียนโปรแกรมนำเข้า CAD เพื่อรองรับการทำงานที่ตั้งโปรแกรมไว้สำหรับวัสดุและการออกแบบชิ้นส่วนที่เหมาะสม

ก่อนที่จะประมวลผลวัสดุที่ไม่คุ้นเคย ให้ยืนยันความเข้ากันได้ของใบมีด การรองรับชิ้นงาน การตั้งค่าการป้อน และคุณภาพคมตัดที่ต้องการกับซัพพลายเออร์

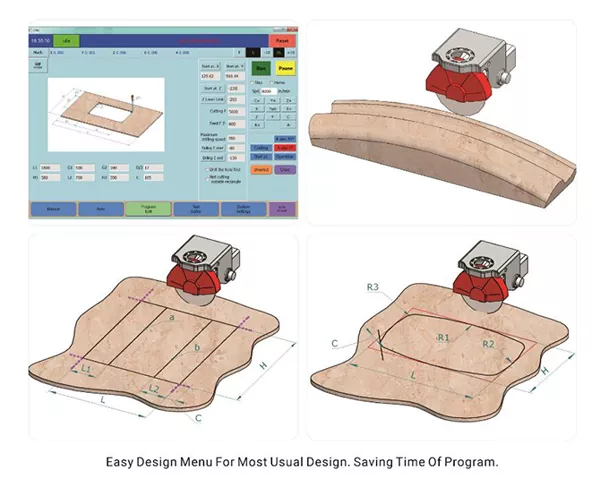

การเขียนโปรแกรมนำเข้า CAD และการทำงานของ CNC

การเขียนโปรแกรมถือเป็นข้อพิจารณาที่สำคัญเมื่อโรงปฏิบัติงานเกี่ยวกับหินต้องจัดการกับรูปทรงชิ้นส่วนต่างๆ และแบบของลูกค้า เครื่องจักรที่มีความสามารถในการเคลื่อนที่อย่างกว้างขวางจะมีประโยชน์มากที่สุดเมื่อผู้ปฏิบัติงานสามารถเตรียมเส้นทางการตัดที่ต้องการในลักษณะที่ทำซ้ำได้

HTQ700GL ใช้การควบคุม CNC และการเขียนโปรแกรมนำเข้า CAD เอกสารประกอบของผลิตภัณฑ์จะอธิบายอินเทอร์เฟซหน้าจอสัมผัสที่ออกแบบมาเพื่อทำให้การทำงานง่ายขึ้น และระบบที่สามารถสร้างกราฟิกจากข้อมูลที่ป้อนได้

ขั้นตอนการทำงานทั่วไปประกอบด้วยการเตรียมแบบร่าง การนำเข้าข้อมูล CAD ที่เข้ากันได้ การตรวจสอบข้อกำหนดในการประมวลผล การตั้งค่าวัสดุและเครื่องมือ และการตรวจสอบงานก่อนเริ่มการประมวลผลอัตโนมัติ

วิธีการนี้เกี่ยวข้องกับเวิร์กช็อปที่ได้รับภาพวาดที่ปรับแต่งเป็นประจำหรือการผลิตชิ้นส่วนที่คล้ายกันซ้ำ ก่อนซื้อ HTQ700GLเลื่อยสะพาน CNC 5 แกนยืนยันรูปแบบไฟล์ CAD ที่รองรับ ข้อกำหนดซอฟต์แวร์ และการเตรียมการฝึกอบรมผู้ปฏิบัติงาน

โครงสร้างสำหรับงานหนักและส่วนประกอบในการเคลื่อนที่

การสร้างเครื่องจักรเป็นอีกปัจจัยหนึ่งที่ต้องพิจารณาเมื่อเลือกอุปกรณ์สำหรับการผลิตปกติ HTQ700GL ใช้โครงสร้างการเชื่อมที่แข็งแกร่ง ส่วนประกอบการเคลื่อนที่ที่ได้รับการบันทึกไว้ ได้แก่ รางเชิงเส้น บอลสกรู เฟืองเกลียว ตัวลดดาวเคราะห์ที่มีความแม่นยำสูง และระบบเซอร์โว

เครื่องจักรมีมอเตอร์หลักที่ระบุขนาด 22 kW และช่วงความเร็วตั้งแต่ 0 ถึง 6,000 รอบต่อนาที กำลังเครื่องจักรที่ติดตั้งทั้งหมดแสดงไว้ที่ 33 กิโลวัตต์

ข้อมูลจำเพาะเหล่านี้เป็นจุดเริ่มต้นที่เป็นประโยชน์สำหรับการเปรียบเทียบอุปกรณ์ อย่างไรก็ตาม ความเร็วตัด คุณภาพคมตัด และผลผลิตขึ้นอยู่กับปัจจัยต่างๆ เช่น ใบมีดที่เลือก คุณลักษณะของวัสดุ ความลึกของการตัด การตั้งค่าอัตราป้อน และการตั้งค่าของผู้ปฏิบัติงาน

ข้อมูลจำเพาะทางเทคนิค HTQ700GL

ตัวเลขต่อไปนี้อิงตามเอกสารประกอบผลิตภัณฑ์ของผู้ผลิต การแปลงอิมพีเรียลเป็นการประมาณ

หมายเหตุการติดตั้ง:ขนาดโดยรวมไม่ได้แสดงถึงระยะห่างในการทำงานทั้งหมดที่จำเป็นสำหรับเครื่องจักร ยืนยันการจ่ายไฟฟ้า การเข้าถึงสถานที่ สภาพพื้น พื้นที่บรรทุก ระยะห่างในการบำรุงรักษา และข้อกำหนดในการติดตั้ง ก่อนเตรียมการประชุมเชิงปฏิบัติการ

HTQ700GL เหมาะสำหรับการประชุมเชิงปฏิบัติการของคุณหรือไม่?

เครื่องจักรที่เหมาะสมขึ้นอยู่กับงานที่ลูกค้าของคุณสั่งจริง เวิร์กช็อปที่เน้นเรื่องขนาดแผ่นพื้นสี่เหลี่ยมอาจมีข้อกำหนดที่แตกต่างจากเวิร์กช็อปที่ผลิตชิ้นส่วนเคาน์เตอร์ตามสั่งหรือโปรไฟล์หินที่ไม่สม่ำเสมอเป็นประจำ

HTQ700GL อาจคุ้มค่าที่จะพิจารณาหากร้านค้าของคุณ:

1. ดำเนินการตัดมุม รูปทรงโค้ง หรือชิ้นส่วนหินที่มีรูปทรงแบบกำหนดเอง
2. ต้องการการควบคุม CNC และการเขียนโปรแกรมนำเข้า CAD สำหรับงานเขียนแบบ
3. ใช้ได้กับหินแกรนิต หินอ่อน หินเอ็นจิเนียร์ กระเบื้อง หรือวัสดุก่อสร้างอื่นๆ ที่เข้ากันได้
4. ต้องการประเมินการดำเนินการกัดเสริมสำหรับการใช้งานบนโต๊ะที่เหมาะสม
5. มีพื้นที่พื้นและความจุไฟฟ้าที่จำเป็นสำหรับเครื่อง

ก่อนตัดสินใจซื้อให้เตรียมแบบตัวแทนหลายแบบ รวมถึงงานตัดมาตรฐาน การตัดมุม และโปรไฟล์ที่ไม่เรียบ ขอให้ซัพพลายเออร์ยืนยันการกำหนดค่า เครื่องมือ และวิธีการประมวลผลที่เหมาะสมสำหรับแต่ละงาน

สิ่งที่ต้องตรวจสอบก่อนขอใบเสนอราคา

วัสดุและความหนา

ระบุวัสดุที่คุณดำเนินการบ่อยที่สุด และระบุความหนาของชิ้นงานทั้งแบบปกติและสูงสุด วัสดุที่แตกต่างกันอาจต้องใช้ใบมีดและสภาพการทำงานที่แตกต่างกัน

ขนาดชิ้นส่วนและข้อกำหนดในการตัด

แบ่งปันความยาว ความกว้าง ความหนา มุมที่ต้องการ และรายละเอียดโปรไฟล์ตามปกติ ซึ่งจะช่วยให้ซัพพลายเออร์ประเมินได้ว่าการเคลื่อนที่ของเครื่องจักรและการกำหนดค่าที่เสนอนั้นเหมาะสมหรือไม่

เครื่องมือและฟังก์ชันเสริม

ระบุว่างานของคุณต้องการการตัดตรง การตัดมุม โปรไฟล์ที่กำหนดเอง การเซาะร่อง การกัด หรือการขัดเงา ยืนยันว่าฟังก์ชันใดต้องใช้อุปกรณ์เสริม แทนที่จะถือว่าทุกการทำงานรวมอยู่ในการกำหนดค่ามาตรฐาน

เงื่อนไขซอฟต์แวร์และโรงงาน

จัดทำแบบร่าง CAD ตัวแทนและยืนยันรูปแบบไฟล์ที่เข้ากันได้ นอกจากนี้ ให้ตรวจสอบการเข้าถึงเครื่องจักร พื้นที่ติดตั้งที่มีอยู่ ข้อกำหนดด้านไฟฟ้า และระยะห่างในการบำรุงรักษา

การสนับสนุนหลังการขาย

ถามเกี่ยวกับคำแนะนำในการติดตั้ง การฝึกอบรมผู้ปฏิบัติงาน อะไหล่ เอกสารการบำรุงรักษา และการสนับสนุนด้านเทคนิค รายละเอียดเหล่านี้ควรได้รับการตรวจสอบควบคู่ไปกับข้อมูลจำเพาะของเครื่องและราคาซื้อ

คำถามที่พบบ่อย

HTQ700GL สามารถแปรรูปวัสดุอะไรบ้าง?

เอกสารประกอบของผลิตภัณฑ์ประกอบด้วยแผ่นพื้น กระเบื้อง หินอ่อน หินเทียม หินแกรนิต ผลิตภัณฑ์ซีเมนต์ และวัสดุก่อสร้างอื่นๆ สำหรับการใช้งานในการตัดและขึ้นรูปที่เหมาะสม ยืนยันความเข้ากันได้สำหรับวัสดุและความหนาเฉพาะของคุณก่อนสั่งซื้อ

HTQ700GL รองรับการตัดแบบทำมุมหรือไม่

ใช่. การเคลื่อนที่ของแกน A ที่ระบุคือ 0–90° และการหมุนแกน C คือ 0–360° โต๊ะทำงานมีช่วงการเอียงสูงสุดที่ระบุอยู่ที่ 0–85° ขอให้ซัพพลายเออร์ตรวจสอบการกำหนดค่าที่จำเป็นสำหรับงานที่คุณต้องการ

เครื่องจักรสามารถดำเนินการกับช่องเปิดของอ่างล้างจานและร่องระบายน้ำได้หรือไม่

งานตัดเฉือนเพิ่มเติมเหล่านี้สามารถรองรับอุปกรณ์เสริมหัวกัดและเครื่องมือที่เหมาะสมได้ ยืนยันเอกสารแนบ เครื่องมือ และการกำหนดค่าที่จำเป็นเมื่อขอใบเสนอราคา

เครื่องได้รับการโปรแกรมอย่างไร?

วิธีการเขียนโปรแกรมที่ระบุคือการนำเข้า CAD รูปแบบไฟล์ที่รองรับและข้อกำหนดซอฟต์แวร์ควรได้รับการยืนยันกับซัพพลายเออร์

เส้นผ่านศูนย์กลางใบมีดสูงสุดคือเท่าไร?

ช่วงเส้นผ่านศูนย์กลางใบมีดที่ระบุคือ 350–700 มม. หรือประมาณ 13.8–27.6 นิ้ว ค่านี้ไม่ได้กำหนดความลึกของการตัดสูงสุดด้วยตัวเอง

เครื่องต้องการพื้นที่เท่าไร?

ขนาดโดยรวมที่ระบุไว้คือ 5,800 × 3,400 × 3,600 มม. อาจจำเป็นต้องมีพื้นที่เพิ่มเติมสำหรับการขนถ่ายวัสดุ การดำเนินงาน การบำรุงรักษา และการเข้าถึงอย่างปลอดภัย ขอแบบผังการติดตั้งก่อนเตรียมสถานที่

หารือเกี่ยวกับข้อกำหนดในการตัดหินของคุณกับ Haineng

HTQ700GLเลื่อยสะพาน CNC 5 แกนผสมผสานการควบคุม CNC, การโปรแกรมนำเข้า CAD, ช่วงใบมีด 350–700 มม., การเคลื่อนที่ของหัวตัดแบบปรับได้ และโครงสร้างการเชื่อมที่แข็งแกร่งในตัว การกำหนดค่าหัวกัดเสริมสามารถขยายการใช้งานไปยังงานตัดเฉือนบนโต๊ะที่เหมาะสมเพิ่มเติมได้

เพื่อตรวจสอบว่าเครื่องจักรตรงกับความต้องการในการผลิตของคุณหรือไม่ ให้แบ่งปันประเภทวัสดุ ขนาดชิ้นงาน การใช้งานที่จำเป็น และแบบร่างตัวแทนกับ Haineng ซัพพลายเออร์สามารถช่วยยืนยันการกำหนดค่าเครื่องจักรและอุปกรณ์เสริมที่เหมาะสมได้
